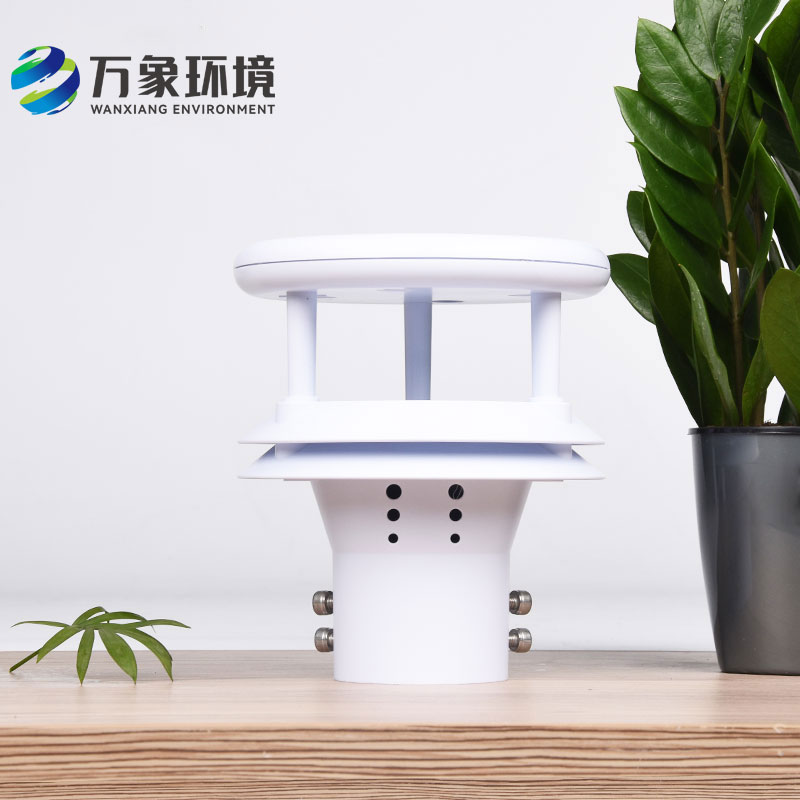

一、超声波风速风向传感器产品简介

      超声波风速风向传感器又称超声波风速仪，超声波风速风向仪，超声波风速风向传感器利用超声波时可同时进行风速，风向的实时测量，具有重量轻、没有任何移动部件、坚固耐用的特点。

　　山东万象环境联网科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

　　与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

　　WX-WQX2型超声波风速风向仪创新性地将风速、风向通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将二项参数一次性输出给用户。

可广泛应用于城市环境监测、风力发电、气象监测、桥梁隧道、航海船舶、航空机场等领域，无需现场维护何校准。

二、产品特点

乐发VllI1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向☆

3、风速、风向二要素一体式

乐发VllI4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

乐发VllI8、采用ASA工程塑料室外应用常年不变色，耐腐蚀性强

乐发VllI9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

乐发VllI10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

乐发VllI12、一体式设计磨损小、使用寿命长、响应速度快。

三、技术参数

1.风速(标配)：量程：0～60m/s;分辨率0.01m/s;精度：±0.1m/s（北京市气象局校准证书）☆

2.风向(标配)：量程：0～360°;分辨率：1°;精度：±2°（北京市气象局校准证书）☆

3.其他可选配要素：温度、湿度、大气压力、压电雨量、TSP、一氧化碳、二氧化硫、二氧化氮、光学雨量、臭氧、PM2.5、PM10、噪声、总辐射、光照度、二氧化碳、氧气含量、硫化氢、氢气、氯气、氨气、氯化氢、氰化氢、氟化氢、磷化氢、二氧化氯、环氧乙烷、一氧化氮、过氧化氢、四氢噻吩、甲醛、VOC、催化燃烧可燃气

乐发VllI4.功率:0.6W

乐发VllI5.生产企业具有ISO质量管理体系、环境管理体系、职业健康管理体系认证☆

乐发VllI6、生产企业具有专利证书和计算机软件注册证书☆

7.生产企业为3A级信用企业☆

四、产品尺寸图

乐发VllI

乐发VllI五、产品结构图

乐发VllI

乐发VllI1、控制电路

乐发VllI2、指北箭头

3、超声波探头

乐发VllI4、百叶箱

5、底座

6、法兰转换头

六、产品接线定义
